產品名稱：HH49X微阻緩閉蝶式止回閥
產品標簽：止回閥,微阻緩閉蝶式止回閥
更新時間：2019/5/26 9:04:53
上一個產品： H42H/W不銹鋼立式止回閥
下一個產品：H71H/W對夾升降式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
HH49X微阻緩閉蝶式止回閥產品概述：
HH49X微阻緩閉蝶式止回閥適用于公稱壓力1.0MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。
HH49X微阻緩閉蝶式止回閥產品特點
1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
2、本止回閥設計結構獨特新穎，體積小、重量輕。
3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。
HH49X微阻緩閉蝶式止回閥主要零件材料
閥體 |
球墨鑄鐵 |
蝶板 |
鑄鋼 |
閥桿 |
不銹鋼 |
盛扭面 |
丁睛橡膠 |

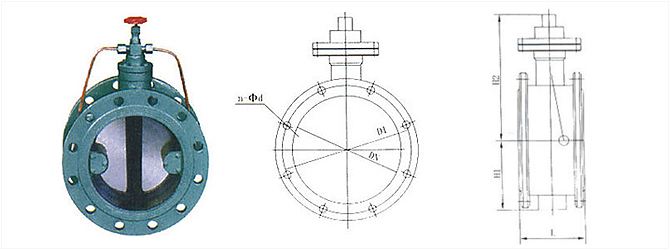

HH49X微阻緩閉蝶式止回閥主要外形尺寸
公稱通徑 |
產要尺寸 |
法蘭尺寸和螺栓規格 |
|||
1.0MPa |
|||||
L |
H1 |
H2 |
D1 |
n-Φd |
|
100 |
190 |
110 |
210 |
180 |
8-18 |
125 |
200 |
123 |
220 |
210 |
8-18 |
150 |
210 |
140 |
250 |
240 |
8-23 |
200 |
230 |
168 |
280 |
295 |
12-23 |
250 |
250 |
195 |
310 |
350 |
12-23 |
300 |
270 |
220 |
350 |
400 |
16-23 |
350 |
290 |
250 |
410 |
460 |
16-25 |
400 |
310 |
283 |
490 |
515 |
20-25 |
450 |
330 |
308 |
520 |
565 |
20-25 |
500 |
350 |
335 |
585 |
620 |
20-30 |
600 |
390 |
390 |
640 |
725 |
24-30 |
700 |
430 |
448 |
700 |
840 |
24-34 |
800 |
470 |
505 |
750 |
950 |
28-34 |
900 |
510 |
555 |
810 |
1050 |
28-34 |
1000 |
550 |
610 |
860 |
1160 |
28-34 |
1200 |
630 |
725 |
980 |
1380 |
32-41 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
