當前的位置：閥門 > 產品中心 > 止回閥

產品名稱：H76X對夾蝶式止回閥

產品標簽：止回閥,對夾蝶式止回閥

更新時間：2019/5/26 12:50:50

上一個產品： H42Y/W升降立式止回閥

下一個產品：HQ45X微阻球形止回閥

在線客服：

在線訂購：在線訂購

產品詳情

H76X對夾蝶式止回閥產品概述：

H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所zui為適用。

用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用

H76X 對夾蝶式止回閥產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

H76X 對夾蝶式止回閥執行標準

法蘭連接尺寸：GB/T1724.1-98

結構長度：GB/T12221-1989，ISO5752-82

H76X 對夾蝶式止回閥主要技術參數

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	閥體材料
H76H-10C～40	1.0～4.0	－29～425	水、蒸汽、油品	碳鋼
H76W-10P～25	1.0～2.5	≤150	硝酸類	不銹鋼
H76Y-40P	4.0	≤150	硝酸類	不銹鋼

H76X 對夾蝶式止回閥主要零件材料

零件名稱	閥體	閥瓣	閥桿	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

H76X 對夾蝶式止回閥壓力試驗

型號

公稱壓力 PN(MPa)

強度試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度

適用介質

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

H76X-16

1.6

2.4

1.76

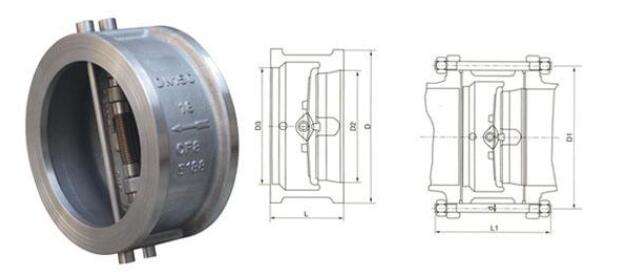

H76X 對夾蝶式止回閥主要外形尺寸

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
公稱通徑 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
