產品名稱：H41H升降式止回閥
產品標簽：止回閥,升降式止回閥
更新時間：2019/5/26 11:17:20
上一個產品： H42Y/W升降式高壓止回閥
下一個產品：DH44Y低溫旋啟式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
H41H升降式止回閥產品概述：
升降式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
H41H升降式止回閥主要性能規范
試驗壓力 |
公稱壓力（ MPa ） |
||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |

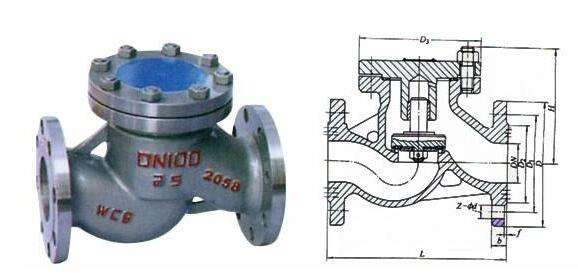

H41H 升降式止回閥主要外形尺寸
公稱通徑 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
|||
L |
H |
L |
H |
L |
H |
|
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
