產品名稱：HH47X蝶式緩沖止回閥
產品標簽：止回閥，蝶式緩沖止回閥
更新時間：2019/5/25 11:22:23
上一個產品： H61H/H61Y高溫高壓電站止回閥
下一個產品：H71W/H不銹鋼對夾式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
HH47X蝶式緩沖止回閥產品概述：
H47X、H47H、HH47X、HH47H、H47X、HDH47X 型蝶式緩沖止回閥主要用于工業(yè)供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節(jié)閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩(wěn)、密副可靠、耐磨損、緩沖性能好等特點是工業(yè)用水和城市排污的zui佳產品。
HH47X 蝶式緩沖止回閥-主要零件材料
零件名稱 |
閥體 |
蝶 板 |
密封圈 |
閥桿 |
填料 |
材料 |
灰鑄鐵 |
灰鑄鐵、鑄鋼、球墨鑄鐵 |
丁腈耐油橡膠、 |
不銹鋼 |
聚四氟乙烯 |
HH47X 蝶式緩沖止回閥主要技術參數
型號 |
公稱壓力 |
試驗壓力Ps(MPa) |
工作壓力 |
介質溫度 |
適用介質 |
|
殼體 |
密封 |
|||||
H47X、H47H、H47X、 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品 |
1.6 |
2.4 |
1.75 |
1.6 |
|||
2.5 |
3.75 |
2.75 |
2.5 |
|||

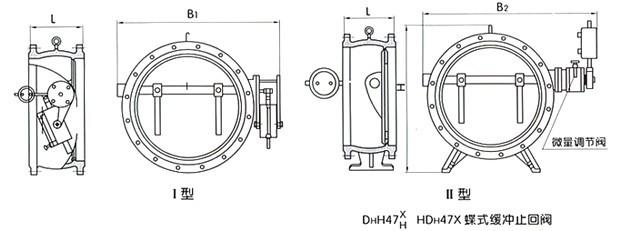

HH47X 蝶式緩沖止回閥主要外形尺寸
公稱通徑 DN(mm) |
尺 寸(mm) |
|||
L |
H |
B1 |
B2 |
|
200 |
230 |
550 |
540 |
600 |
250 |
250 |
630 |
600 |
700 |
300 |
270 |
690 |
650 |
740 |
350 |
290 |
780 |
710 |
800 |
400 |
310 |
860 |
770 |
870 |
450 |
330 |
910 |
830 |
920 |
500 |
350 |
980 |
900 |
1000 |
600 |
390 |
1070 |
1090 |
1250 |
700 |
430 |
1220 |
1200 |
1360 |
800 |
470 |
1320 |
1320 |
1480 |
900 |
510 |
1430 |
1420 |
1580 |
1000 |
550 |
1550 |
1550 |
1700 |
1200 |
630 |
1800 |
1780 |
1950 |
1400 |
710 |
1980 |
2000 |
2175 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
