WJ41H不銹鋼波紋管截止閥產品概述：

   WJ41H 國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

WJ41H不銹鋼波紋管截止閥結構特點

    1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。

    2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長

    3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀

WJ41H 不銹鋼波紋管截止閥技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
	電動
設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

WJ41H 不銹鋼波紋管截止閥性能規范

公稱壓力 （MPa）	殼體試驗壓力 （MPa）	密封試驗壓力 (MPa)	適用溫度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零部件材質

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti  35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18

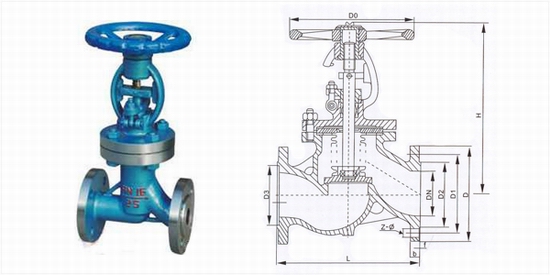

WJ41H 不銹鋼波紋管截止閥規格尺寸表

型號	WJ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620

型號	WJ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690

型號	WJ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
