J15Y內螺紋Y型鍛鋼截止閥產品概述：

    J15Y/J65Y內螺紋Y型鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

J15Y/J65Y內螺紋Y型鍛鋼截止閥設計結構和特征

    1、符合ANSIB16.34。檢驗與測試按API598，標記按MSS-SP-25

    2、采用以下結構

    3、全徑或縮徑

    4、升降式和球式止回閥

    5、按需內置彈簧

    6、可拆卸實心閥瓣

    7、自定心壓板壓套式

    8、整體式上密封座

    9、明桿支架型（OS&Y）

    10、螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

    11、承插端符合ASMEB16.11

    12、螺紋連接端（NPT)符合ANSI/ASMEB1.20.1

    13、閥瓣可變換為針型、節流型、球型、止回型

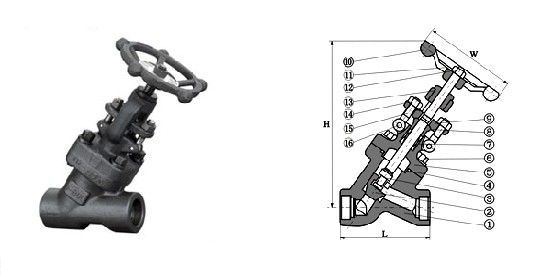

J15Y/J65Y內螺紋Y型鍛鋼截止閥主要零部件

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		TypeA105	TypeA182F22	TypeA182F304(L)	TypeA182F316(L)
1	閥體	A105N	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A105N	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6a		A182F304(L)	A182F316(L)
4	密封座	A105N	A182F304	A182F304(L)	A182F316(L)
5	密封環	F182F304L		A182F304(L)	A182F316(L)
6	閥蓋	A105N	A182F22	A182F304(L)	A182F316(L)
7	墊圈	A105N	A182F22	A182F304(L)	A182F316(L)
8	閥桿螺母	A276F420
9	軸承壓蓋	A1942H	A1944	A1948	A1948M
10	鎖緊螺母	A1942H	A1944	A1948	A1948M
11	手輪	A197
12	對夾塊	A105	A182F22	A182F304(L)	A182F316(L)
13	螺栓	A193B7	A193B16	A193B8	A1983B8M
14	螺母	A1942H	A1944	A1948	A1948M
15	填料壓板	A216WCB		A351CF8
16	活節螺栓	A193B7	A193B16	A193B8	A1983B8M
17	螺母	A1942H	A1944	A1948	A1948M
18	圓柱銷	A276420		A182F304
19	填料壓套	A276410		A182F304
20	吊耳	A105	A182F22	A182F304(L)	A182F316(L)
21	提升螺母	A1942H	A1944	A1948	A1948M
22	填料	不銹鋼絲+柔性石墨
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼；

內螺紋Y型鍛鋼截止閥--尺寸參數表

NPS		1/2″	3/4″	1″	11/4″	11/2″	2″
L	900-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H(開)		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900Lb-1500Lb	11.2	10.5	10.1	21.0	19.6	40.4
	2500Lb	12.3	11.6	10.8	28.0	26.4	43.8

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
