J45Y直流式Y(jié)型截止閥產品概述：

    J45H、J45Y直流式Y(jié)型截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。J45Y型直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的。廣泛應用于石化、冶金、化工、電站、制藥等行業。y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。主要技術參數型號公稱壓力MPa1.6J45H-16試驗壓力MPa殼體2.4密封1.6工作溫度-30～180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸(法蘭尺寸按JB78 PN1.6MPa規定。

J45Y直流式Y(jié)型截止閥技術參數：

    產品型號：J45H、J45Y直流式Y(jié)型截止閥

    連接形式：法蘭

    公稱通徑：DN50-DN350 mm

    適用介質：水蒸汽

    壓力范圍：1.6 Mpa

    適用溫度：100度℃

    主體材料：碳鋼

J45Y直流式Y(jié)型截止閥主要技術參數：

型號	公稱壓力MPa		1.6
J45H-16	試驗壓力MPa	殼體	2.4
		密封	1.6
	工作溫度		-30～180℃
	使用介質		水

J45Y直流式Y(jié)型截止閥主要零件材料：

型號	閥桿、閥蓋	灰鑄鐵	灰鑄銅
J45H-16	閥桿、閥瓣	碳鋼
	閥桿螺母	銅
	填料	石墨石棉盤根

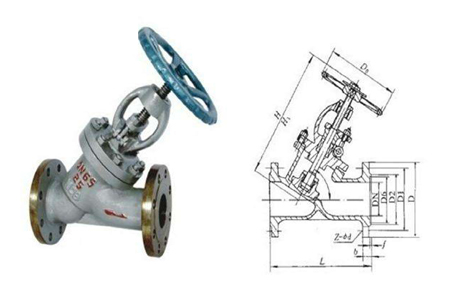

J45Y直流式Y(jié)型截止閥主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定）：

口徑 DN(mm)	尺寸
	L	D	H	H1	D0
20	150	105	195	215	90
25	160	115	265	290	100
32	180	135	290	320	120
40	200	145	315	355	140
50	230	160	325	365	160
65	290	180	350	385	180
80	310	195	445	510	220
100	350	215	460	540	240
125	400	245	530	615	280
150	480	280	600	685	320
200	600	335	-	-	-

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
