產品名稱：Z41X明桿軟密封閘閥
產品標簽：閘閥,明桿軟密封閘閥
更新時間：2019/5/13 18:45:34
上一個產品： DZ40Y低溫法蘭閘閥
下一個產品：Z941H電動法蘭閘閥
在線客服：
在線訂購：在線訂購
產品詳情

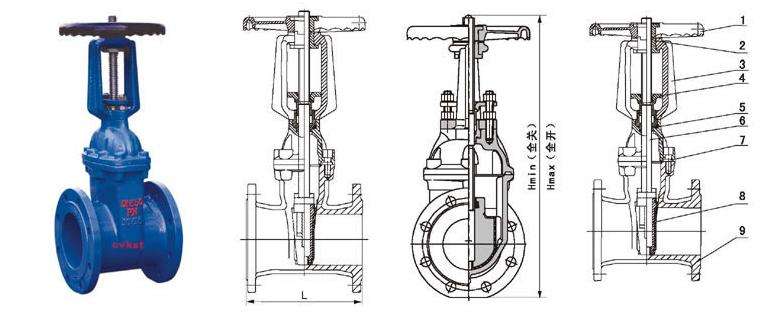

Z41X明桿軟密封閘閥產品概述：
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
軟密封閘閥零件參數
型號 |
材料 |
|||
閥體、閥蓋 |
閥桿 |
襯膠閘板 |
填料 |
|
Z41X-10 |
灰鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵（丁晴橡膠） |
丁晴橡膠 |
Z41X-16Q |
球墨鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵（丁晴橡膠） |
丁晴橡膠 |
軟密封閘閥性能參數
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z41X-10 |
10 |
1 |
≤80 |
水 |
Z41X-16Q |
16 |
1.6 |
≤80 |
水 |
軟密封閘閥尺寸參數表
Z41X-10 型明桿軟密封閘閥
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
Z41X-16Q 型明桿軟密封閘閥
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
