Q61F三片式承插焊球閥產品概述：
三片式承插焊球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
Q61F三片式承插焊球閥性能參數
公稱壓力 |
適用穩定范圍 |
適用介質 |
承插焊標準SW |
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體 |
GB12224.ANSIB16.25 |
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M |
碳鋼WCB |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
螺母 |
不銹鋼SS304 |
FCD45 |
墊圈 |
不銹鋼SS304 |
FCD45 |
手柄套 |
塑料 |
塑料 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |

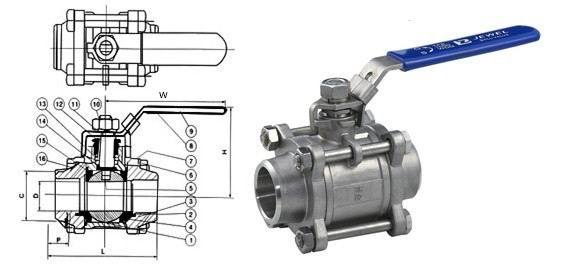

SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
