CH系列執行機構技術參數

閥體參數

電源

AC200/220V，50/60Hz

公稱通徑

DN10～100mm

輸出力矩

50N?M～2000N?M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

0～90° 0～360°

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10-5

動作時間

15秒/30秒/60秒

執行機構

可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°～60°

可調范圍

DN10-80

250:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃

試驗壓力
（Mpa）

公稱壓力（Mpa）

壓力級

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5～0.7

連接方式

內螺紋連接

對焊連接

零件名稱

閥體閥蓋

WCB

CF8(304)

CF8M(316)

WCB

CF8(304)

CF8M(316)

球體、閥桿

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

密封圈、填料

增強聚四氟乙烯、對位聚苯

適用工況

適用介質

水、蒸汽
、油品等

硝酸等腐
蝕性介質

醋酸等腐
蝕介質

水、蒸汽
、油品等

硝酸等腐
蝕性介質

醋酸等腐蝕介質

適用溫度

-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

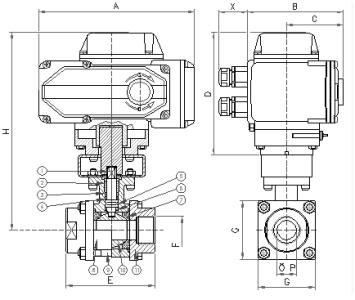

公稱通徑

內螺紋連接

對焊連接

inch

D

L
(mm)

H

管螺紋G

B

重量
(Kg)

尺寸

重量
(Kg)

L

D1

D2

3/8

10

60

57

3/8″

95

0.34

70

10

18

0.32

1/2

15

75

68

1/2″

110

0.47

75

15

24

0.48

3/4

20

80

70

3/4″

110

0.68

90

20

28

0.68

1

25

90

80

1″

140

1.2

100

25

34

1.2

11/4

32

110

85

11/4″

140

1.9

110

32

41

1.9

11/2

38

125

100

11/2″

180

2.7

128

38

49

2.7

2

50

144

110

2″

180

3.9

154

50

62

3.8

21/2

64

186

130

21/2″

200

7.1

193

64

78

7.0

3

78

206

150

3″

250

11.5

222

78

94

11.4

4

98

240

170

4″

250

20.5

273

98

124

20.3
