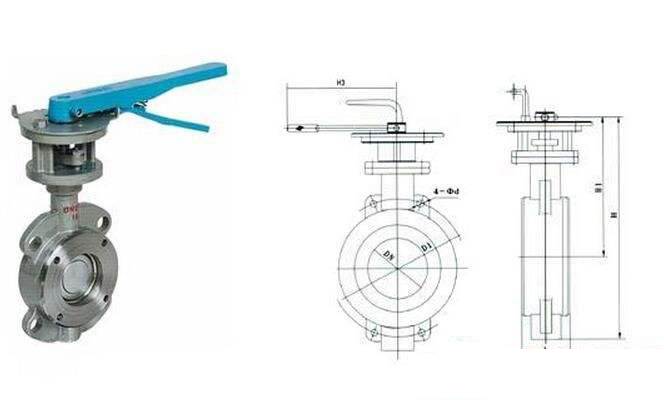

產品名稱：D73H單偏心蝶閥
產品標簽：蝶閥，單偏心蝶閥
更新時間：2019/5/27 16:23:09
上一個產品： D373H三偏心多層次硬密封蝶閥
下一個產品：D72X手動對夾式軟密封蝶閥
在線客服：
在線訂購：在線訂購
產品詳情
D73H單偏心蝶閥產品概述：
為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。
D73H單偏心蝶閥產品采用標準
結構形式 |
單偏心 |
|
設計依據 |
GB |
API |
驅動方式 |
手動、蝸輪蝸桿傳動、手動、電動 |
|
設計標準 |
GB/T 12238 |
API609、MSS.SP-68 |
結構長度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
連接法蘭 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
試驗和檢驗 |
JB/T 9092 |
API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造
D73H單偏心蝶閥主要零件材料
序號 |
材質 |
材質 |
序號 |
零件名稱 |
材質 |
1 |
閥體 |
WCB、CF8、CF8M、CF3M |
8 |
填料 |
柔性石墨 |
2 |
軸套 |
Cu、PTFE+不銹鋼 |
9 |
填料壓蓋 |
2Cr13、ASTM A27-420 |
3 |
蝶板 |
WCB、CF8、CF8M、CF3M |
10 |
填料壓蓋 |
WCB、CF8、CF8M |
4 |
閥桿 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
11 |
支架Yoke |
WCB、CF8、CF8M、CF3、CF3M |
5 |
密封組合件 |
A105+橡膠、A105+F6、不銹鋼 |
12 |
指示板 |
Cu、不銹鋼 |
6 |
軸套 |
Cu、PTFE+不銹鋼 |
13 |
手柄 |
KTH330、QT400-17 |
7 |
填料墊 |
2Cr13 |
|
|
|
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
